數控銑床KX1（工業版）
價格面議（400-857-3338、021-39528028）
詳細信息
一、產品信息

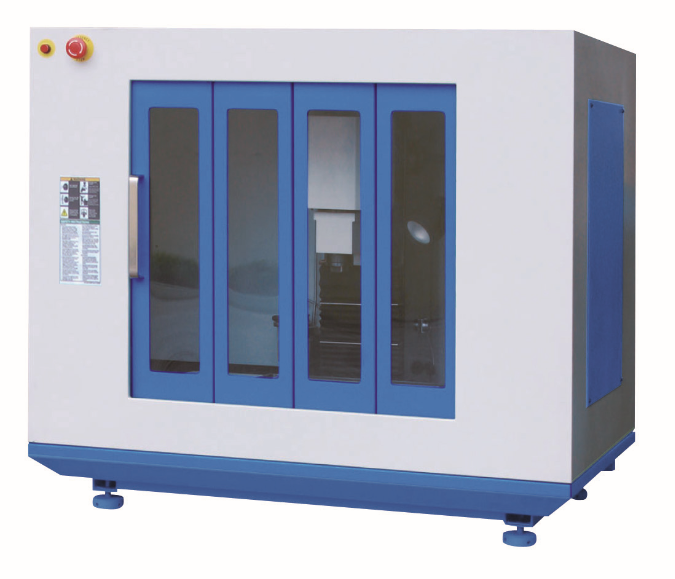

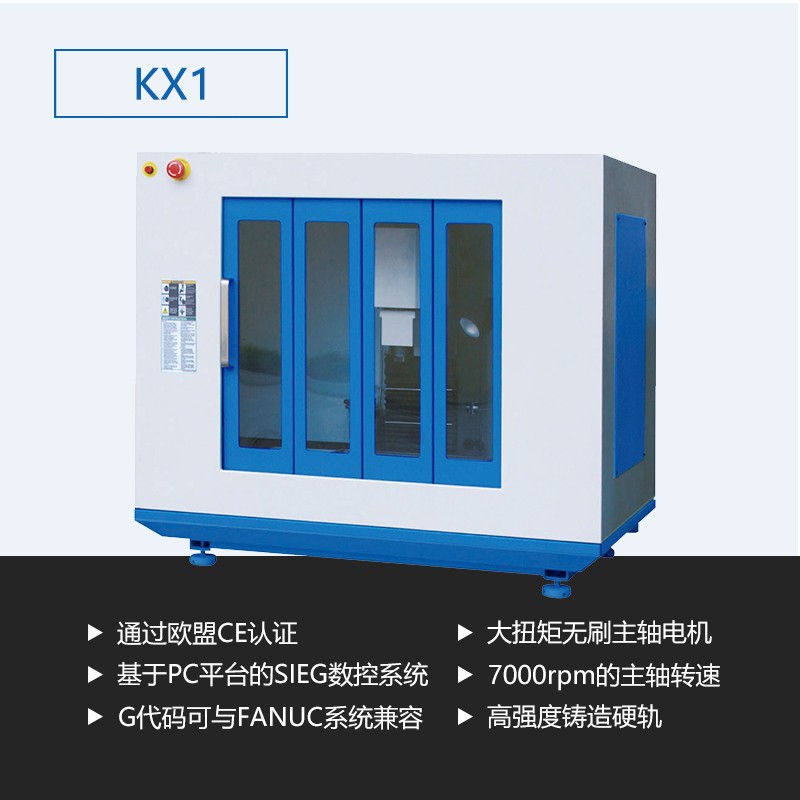

數控銑床KX1（工業版）
KX1是一款經濟型的數控小型立式鉆銑床，以極低的投資成本為客戶提供極高的產品質量，7000rpm的主軸轉速，高效率無刷主軸電機，鑄鐵結構，保證了剛性最大，銑削精度最高，先進的數控軟件可在最短的時間內加工出高品質的零件，由普通電腦控制，操作簡便，價格適中，采用基于PC控制的SIEG高級控制器，是目前市場極具性?xún)r(jià)比的小型立式鉆銑床。
KX1（工業版）
KX1工業版只含裸機、隨機附件及SIEG系統，SIEG系統需搭配電腦使用，用戶需自備電腦。

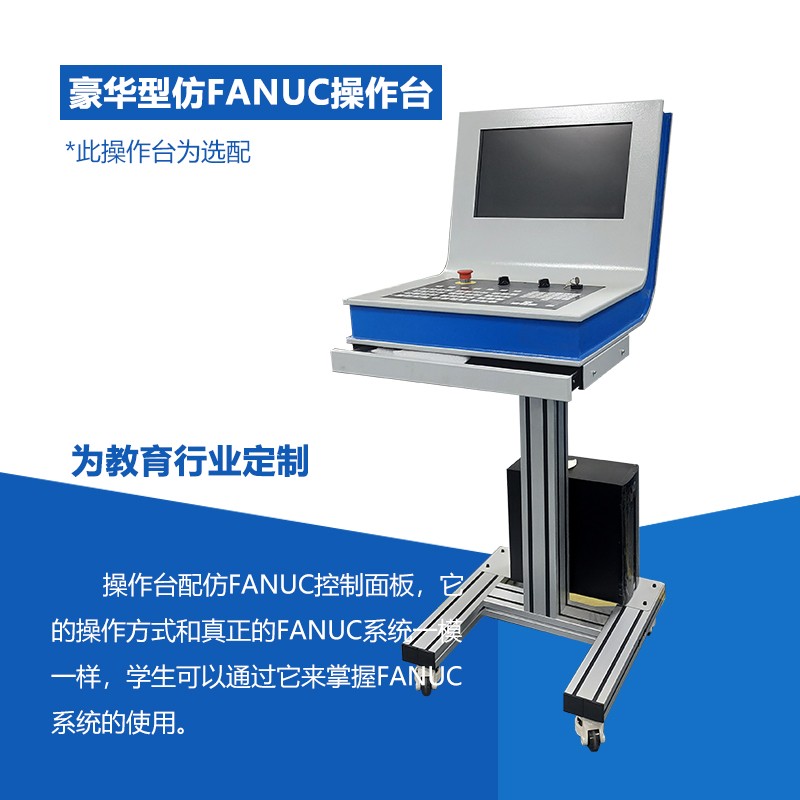

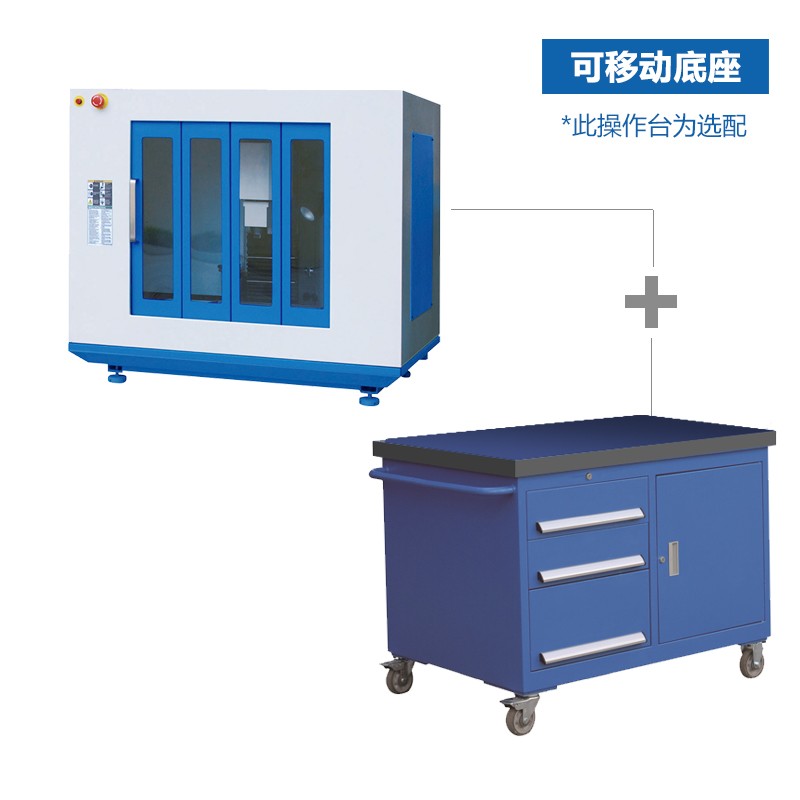

（可選配豪華仿Fanuc工作臺代替電腦）
KX1（工業版）清單 | |||
序號 | 品名 | 數量 | 備注 |
1 | 數控車床KX1 | 1 | |
2 | SIEG系統 | 1 | |
3 | 隨機附件 | 1 | 見隨機附件清單 |
二、產品特色
■基于PC平臺的數控系統，可靠性高，操作簡便
■精選的優質材料鑄造，結構緊湊
■通過網口與計算機連接
■高強度鑄造硬軌
■G代碼可與FANUC兼容
■臺灣制造滾珠絲桿
■可選配仿FANUC面板，與FANUC系統操作一模一樣，便于長期操作FANUC系統的操作者使用
■高品質安規電氣元件及快速插頭
■400x145mm的工作臺

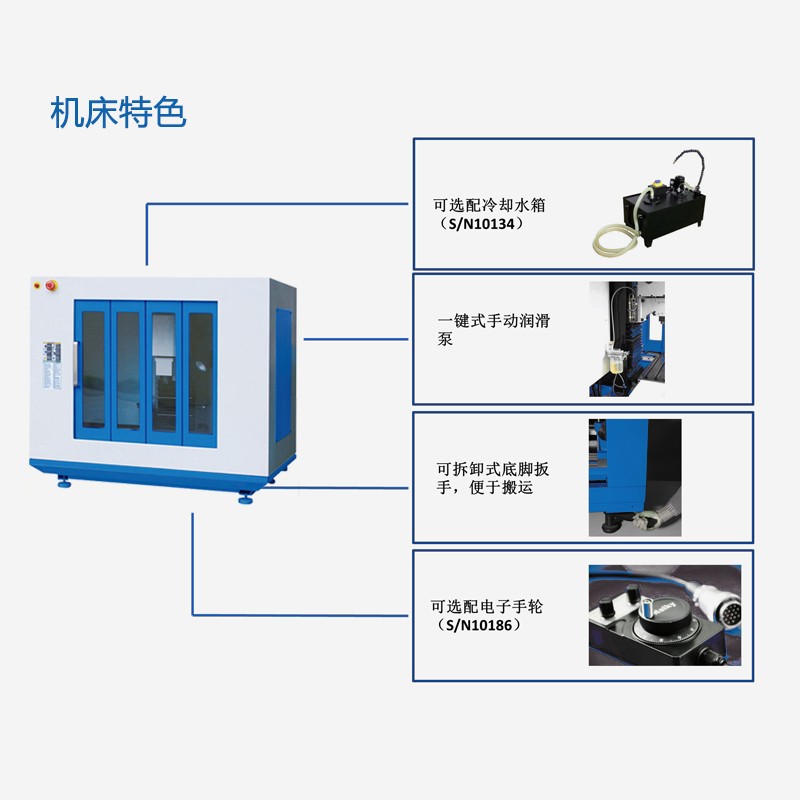

■高性?xún)r(jià)比半自動潤滑系統，保護導軌壽命
■三軸高性能步進電機，大扭矩?zé)o刷主軸電機
■預裝第四軸快速接口
■220V單相交流供電
■預裝手輪快速接
■MT2公制主軸規格
■符合歐盟CE安全認證
三、隨機附件
| 序號 | 品名 | 型號 | 規格 | 數量 |
| 1 | 數控銑床 | KX1 | 1 | |
| 2 | 使用說明書 | KX1 | 1 | |
| 3 | 資料光盤 | SIEG MILLING | 1 | |
| 4 | 雙頭板手 | 5.5*7、10*12、14*17、17*19 | 各1 | |
| 5 | 內六角扳手 | 3、6 | 各1 | |
| 6 | 月牙扳手 | 38*42 | 1 | |
| 7 | 單頭扳手 | 27 | 1 | |
| 8 | T型螺母 | C1200107 | 6MM | 4 |
| 9 | 六角螺母 | M12 | 4 | |
| 10 | 調整墊腳 | KC62104 | 4 | |
| 11 | 網線 | 3M | 1 | |
| 12 | 附件扳手 | KX12001 | 1 | |
| 13 | 10A保險絲 | T10AL250V | φ5×20 | 1 |

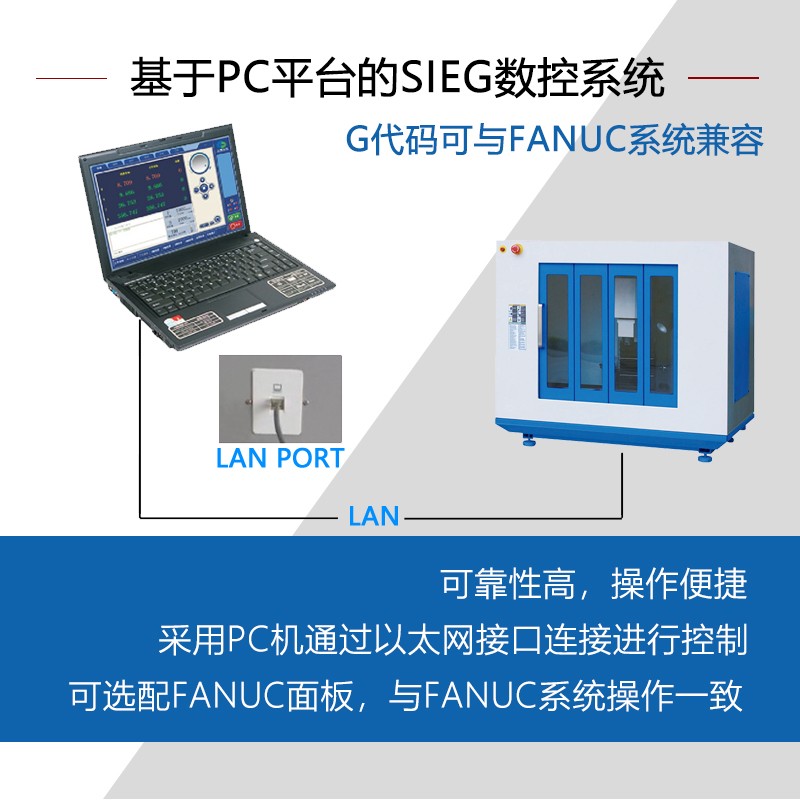

操作系統采用由西馬特自行研發的基于PC平臺的SIEG數控系統,系統可靠性高，操作簡單。通過以太網與計算機鏈接，G代碼可與FANUC系統兼容。
SIEG是一款基于電腦控制的數控系統。軟件光盤隨機附送，將電腦和機器使用網線連接，然后將軟件光盤裝載到光驅，安裝軟件，設置好參數之后，即可開始加工。
特點:
1、可選多語言操作界面，如英語、法語、德語等等。
2、可識別G代碼程序，可手動編寫小程序，封閉循環，子程序等等。并且全部可適用于Fanuc系統。
3、提供多I/O接口，擴展性強，支持在線梯形圖編程。
4、支持自動換刀和刀具磨損管理。
5、支持雙向螺距誤差補償
規格參數
| 工作臺 | 工作臺尺寸 | 400×125mm | |||||||||||||||||||||||
| T型槽 | 3×8×35 | ||||||||||||||||||||||||
| 工作臺載重 | 20kg | ||||||||||||||||||||||||
| 行程 | X軸行程 | 260mm | |||||||||||||||||||||||
| Y軸行程 | 110mm | ||||||||||||||||||||||||
| Z軸行程 | 180mm | ||||||||||||||||||||||||
| 主軸鼻端至工作臺面 | 60-240mm | ||||||||||||||||||||||||
| 主軸中心至立柱導軌面 | 125mm | ||||||||||||||||||||||||
| 主軸 | 主軸規格 | MT2 | |||||||||||||||||||||||
| 主軸功率 | 500w | ||||||||||||||||||||||||
| 主軸轉速 | 100-7000r/min | ||||||||||||||||||||||||
| 進給軸 | X.Y.Z三軸快速進給 | 2000mm/min | |||||||||||||||||||||||
| X.Y.Z三軸切削速度 | 500mm/min | ||||||||||||||||||||||||
| X.Y.Z三軸功率 | X/Y:1.35 Nm Z: 2.2Nm | ||||||||||||||||||||||||
| 精度 | 定位精度 | 0.015mm | |||||||||||||||||||||||
| 重復定位精度 | 0.01mm | ||||||||||||||||||||||||
| 其他 | 電源 | 230/120V | |||||||||||||||||||||||
| 機床重量（凈重/毛重） | 280/340kg | ||||||||||||||||||||||||

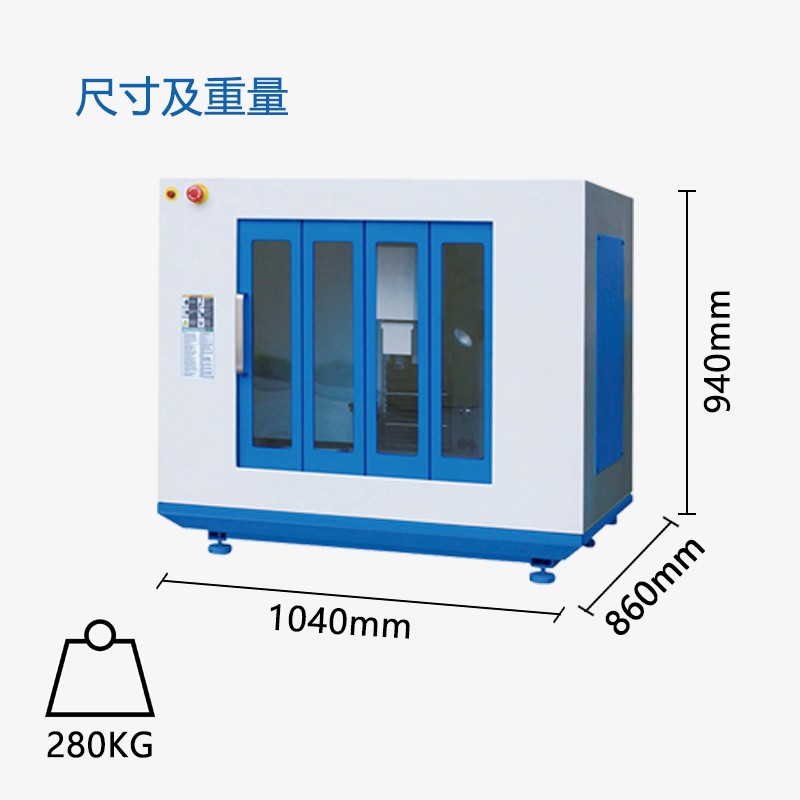

| 機床尺寸 | 1040×860×940mm | ||||||||||||||||||||||||
| 包裝尺寸 | 1170×960×1100mm | ||||||||||||||||||||||||
