一、產品信息
ECO2是一款經濟型、用于精密加工的五軸五聯動加工中心。它的特點是具有五個自由度（X/Y/Z/B/C），可以在一個工作區域內進行全方位的切削和加工操作，擅長空間曲面加工，異型加工，鏤空加工，打孔，斜孔，斜切等。
ECO2有高效率、高精度的特點，工件一次裝夾就可完成復雜的加工。
西馬特ECO2五軸加工中心搭配USW5虛擬機床，虛擬機床內建模與真實五軸加工中心完全一致的仿真模型，可在虛擬機床上完成五軸的仿真編程、工件裝夾、坐標設定、仿真加工、程序編譯等一系列操作。仿真完成的程序，可直接發送到真實五軸加工中心上進行真實加工。大大提高設備操作的安全性。是五軸加工真正成為學生敢動手，愿上手的教學實踐。可顯著提升教學效果。
ECO2五軸加工中心

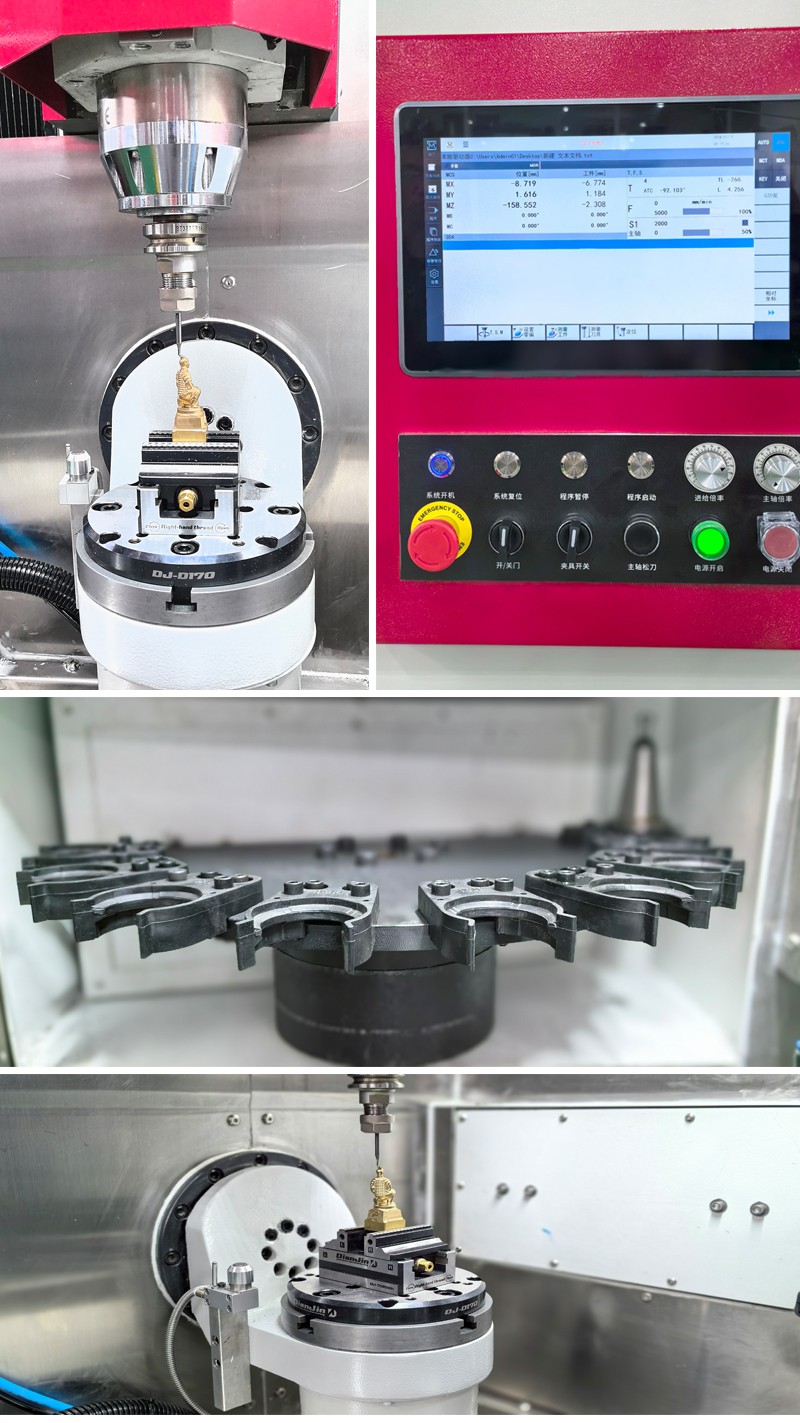

二、結構特點
BC結構一體鑄床身
采用BT30自動換刀電主軸
采用臺灣品牌優質滾珠絲杠及導軌
6工位BT30圓盤刀庫
采用經濟型SIEG五軸系統，性價比高
復雜零件加工

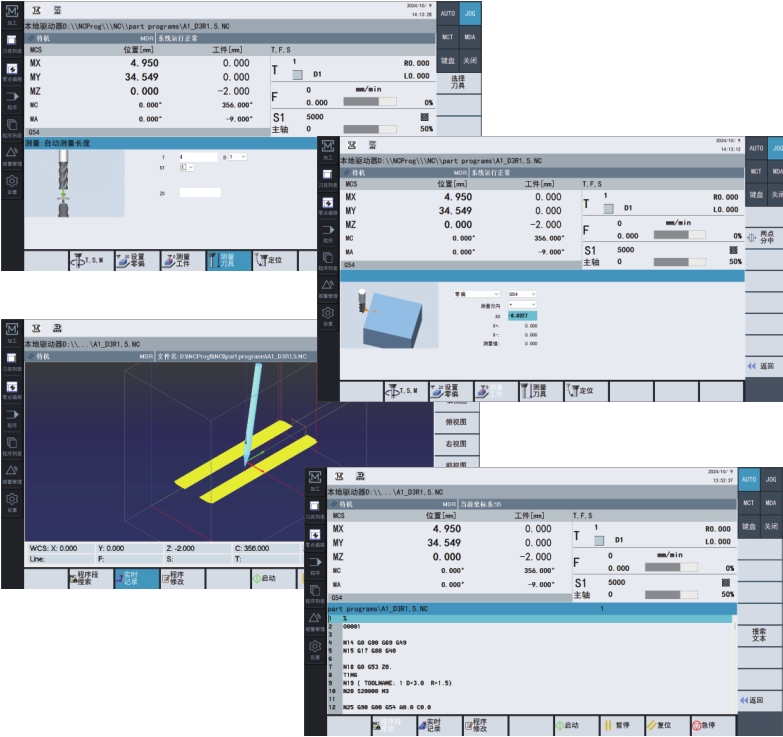

三、五軸系統
選用西馬特SIEG 5 五軸系統
SIEG 5 數控系統-- 西門子ONE系統操作風格 兼容西門子G代碼
系統特點：
1、支持 5 軸聯動插補 ;
2、具有 RTCP 功能 和 3+2 功能;
3、支持絕對值編碼器功能(可以不裝原點開關) ;
4、支持編碼器反饋,和光柵尺反饋;
5、螺距誤差補償
6、增加雙重速度前瞻功能
7、支持 stl 三維圖形加工預覽
8、支持機床模型導入加工仿真功能
9、具有軌跡優化和高速高精度控制功能 ;
10、支持斷刀斷電續接,跳段加工功能;
11、直接兼容西門子、海德漢、FANUC、新代、廣數和華中系統的加工程序。
關鍵功能：
1、RTCP 功能
2、刀具長度補償
3、工件坐標系偏移補償
4、沿刀具軸線方向進刀
5、斜面加工
6、非線性誤差校正
7、斷刀續接功能
8、手輪引導
應用：
1、五軸雕刻加工
2、珠寶首飾加工行業
3、五軸切割
4、五軸點膠
5、義齒加工
四、隨機附件
機床隨機附件表 | |||
序號 | 名稱 | 規格 | 數量 |
1 | 自定心虎鉗 | 1 | |
2 | 內六角扳手 | 3、4、5、6、8、10mm | 1 |
3 | 基準刀柄+基準刀 | BT30 | 1 |
4 | 加工刀柄 | BT30 | 4 |
5 | 拉釘 | 4 | |
6 | 彈簧夾頭 | ER25（4、6、8、10mm） | 4 |
7 | 加工刀具 | φ4、6、8、10mm | 4 |
8 | T型螺母 | 4 | |
9 | 刀柄扳手 | 2 | |
10 | 手脈 | 1 | |
11 | 冷卻水箱 | 1 | |
12 | 氣槍 | 1 | |
13 | 對刀儀 | 1 | |
14 | 使用說明書 | 1 | |
規格參數
類別 | 項目 | 參數 | 單位 |
工作臺 | 工作臺尺寸 | 180 | mm |
最大載重 | 25 | kg | |
加工范圍 | X軸行程 | 300 | mm |
Y軸行程 | 200 | mm | |
Z軸行程 | 200 | mm | |
B軸擺動角度 | 5°~+120° | ° | |
C軸擺動角度 | 360 | ° | |
快速移動速度 | X、Y/Z軸 | 8000 | m/min |
B軸擺動速度 | 25 | rpm | |
C軸擺動速度 | 60 | rpm | |
主軸 | 主軸錐孔 | BT30 | |
主軸轉速 | 18000 | r/min | |
主軸功率 | 3 | Kw | |
刀庫 | 刀庫容量 | 6 | 把 |
最大刀具長度 | 70 | mm | |
最大刀具重量 | 3 | kg | |
精度 | X/Y/Z 軸定位精度 | 0.01 | mm |
B/C軸定位精度 | 60 | 角秒 | |
X/Y/Z 軸重復定位精度 | 0.01 | mm | |
B/C軸重復定位精度 | 40 | 角秒 | |
其它 | 機床重量 | 1100 | kg |
機床總功率 | 6.5 | KVA | |
機床外形尺寸 | 1200*1300*2000 | mm |
